功分器和耦合器的區別是什么？
2025/11/07
一、定義
射頻系統里的信號就像一股 “高頻電流快遞”，功分器和耦合器的核心作用都是 “分流”，但分工完全不同 。
功分器是 “平均主義者”：把輸入的射頻功率均等分給多個輸出端口，比如 1 路信號分成 2 路、4 路，每路功率基本一致（忽略微小損耗）。
耦合器是 “按需抽取者”：讓大部分信號從 “主路” 直通，只從 “耦合端” 抽取一小部分功率（比如 10%、1%）用于監測或反饋，主路信號幾乎不受影響。

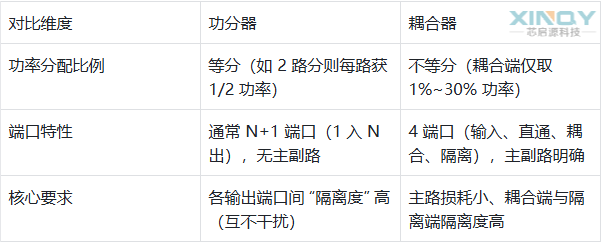

二、核心區別
三、應用場景
功分器：需要多個 “同等功率信號” 的場景，比如基站的多天線陣列（把信號分給 4 根天線）、雷達系統的多通道發射，或是射頻測試中給多個設備提供相同信號源。
耦合器：需要 “不干擾主信號” 的場景，比如通信系統中監測發射功率（抽取 1% 信號測強度）、射頻設備校準（用耦合信號做參考），或是實現信號采樣而不影響主鏈路工作。
四、注意：損耗是必然
兩者都會有功率損耗，但原因不同：
功分器的損耗主要是 “分配導致”（比如 2 路分理論損耗 3dB，即功率減半）；
理論損耗計算公式=log分路數*10
耦合器的主路損耗極?。ㄍǔ?/span> 0.1~0.5dB），損耗主要集中在耦合端的功率抽取。
簡單來說，要均分功率，選功分器；要抽取小部分信號，選耦合器。它們都是射頻系統的 “基礎配件”，但因分配邏輯不同，從設計到應用完全不可替代 。理解功分器和耦合器的區別，能幫助客戶根據實際應用需求選擇合適的器件，優化系統性能。
