射頻同軸連接器——SMA
SMA連接器作為RF（射頻）領域應用最廣泛的小型同軸連接器之一，憑借優異的高頻性能、可靠的連接穩定性，成為微波通信、測試測量等場景的核心元件。其名稱源于“SubMiniature version A”，標準化設計確保了不同廠商產品的互換性，為RF系統集成提供了便利。
SMA連接器的小型化設計與細同軸電纜高度匹配形成“連接器-電纜”一體化小型化方案：
1、適配電纜類型：主流適配 RG-316（外徑2.54mm）、RG-174（外徑1.58mm）等細同軸電纜，電纜外徑僅為傳統 RG-58 電纜（外徑5.08mm）的1/3-1/2；
2、空間優勢：在設備內部布線時，細電纜+小型化SMA 連接器的組合可大幅減少布線空間，尤其在多接口并行布線場景(如 5G 基站天線陣列，需 16 路以上射頻接口)，相比傳統方案可節省 40% 以上的布線空間；
3、安裝靈活性：細電纜彎曲半徑更?。≧G-316 彎曲半徑>5mm），可在設備狹小縫隙中靈活布線，而傳統粗電纜因彎曲半徑大（RG-58 彎曲半徑>15mm），易出現布線干涉問題。
在性能層面，SMA連接器采用螺紋鎖緊結構，接觸電阻低且插拔壽命長，通常可達到500次以上穩定插拔。其工作頻率范圍寬，標準型可覆蓋直流至18GHz，精密型更可拓展至26.5GHz，插入損耗?。ā?.15dB@10GHz），電壓駐波比（VSWR）優異（≤1.15@10GHz），能有效減少信號衰減與反射，保障射頻信號的高效傳輸。此外，其小型化設計適配高密度RF模塊布局，滿足現代通信設備輕量化、集成化的發展需求。
應用場景方面，SMA連接器廣泛用于移動通信基站、衛星通信設備、雷達系統、射頻測試儀器（如頻譜分析儀、信號發生器）及消費電子（如路由器、無人機）的RF鏈路中。在測試測量領域，其高可靠性可確保測試數據的準確性；在通信系統中，能穩定適配不同功率等級的射頻信號傳輸，兼具信號完整性與環境適應性。
下面介紹兩款芯啟源科技的SMA接頭：

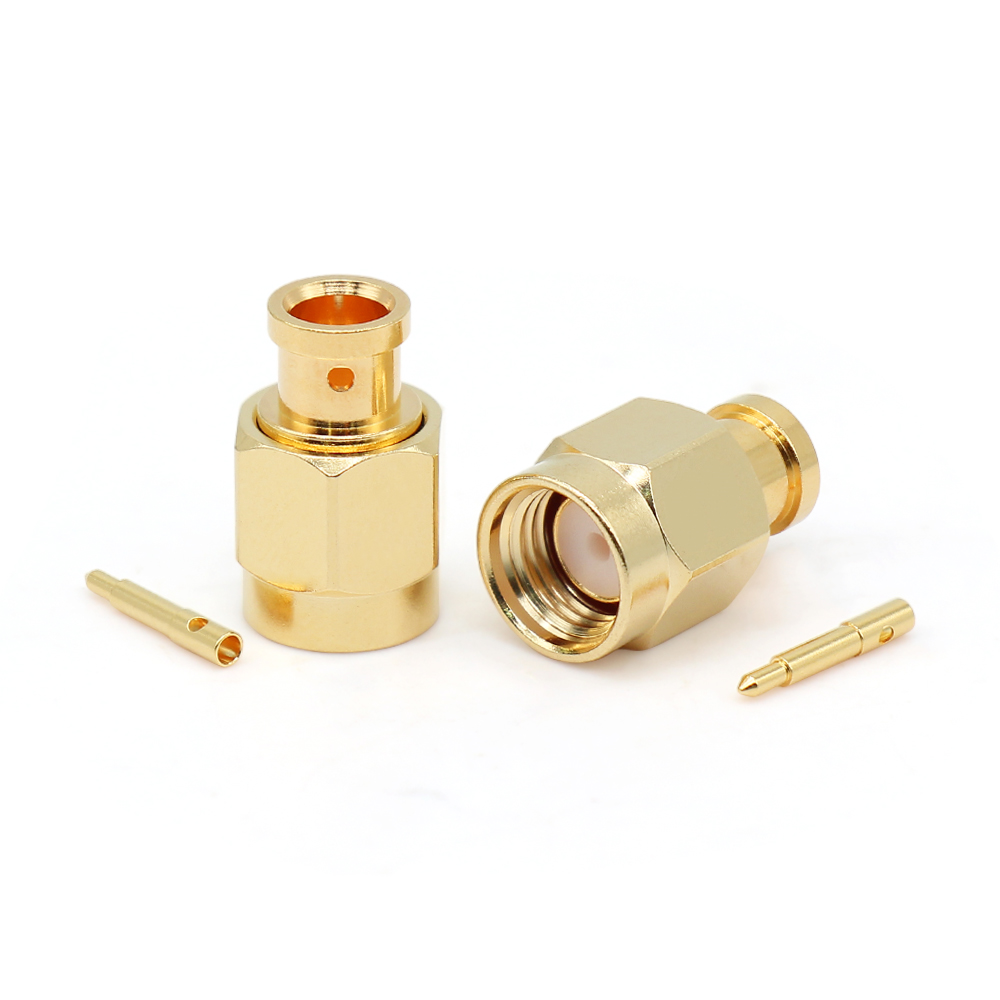

1、XQY-SMA-JB2GD

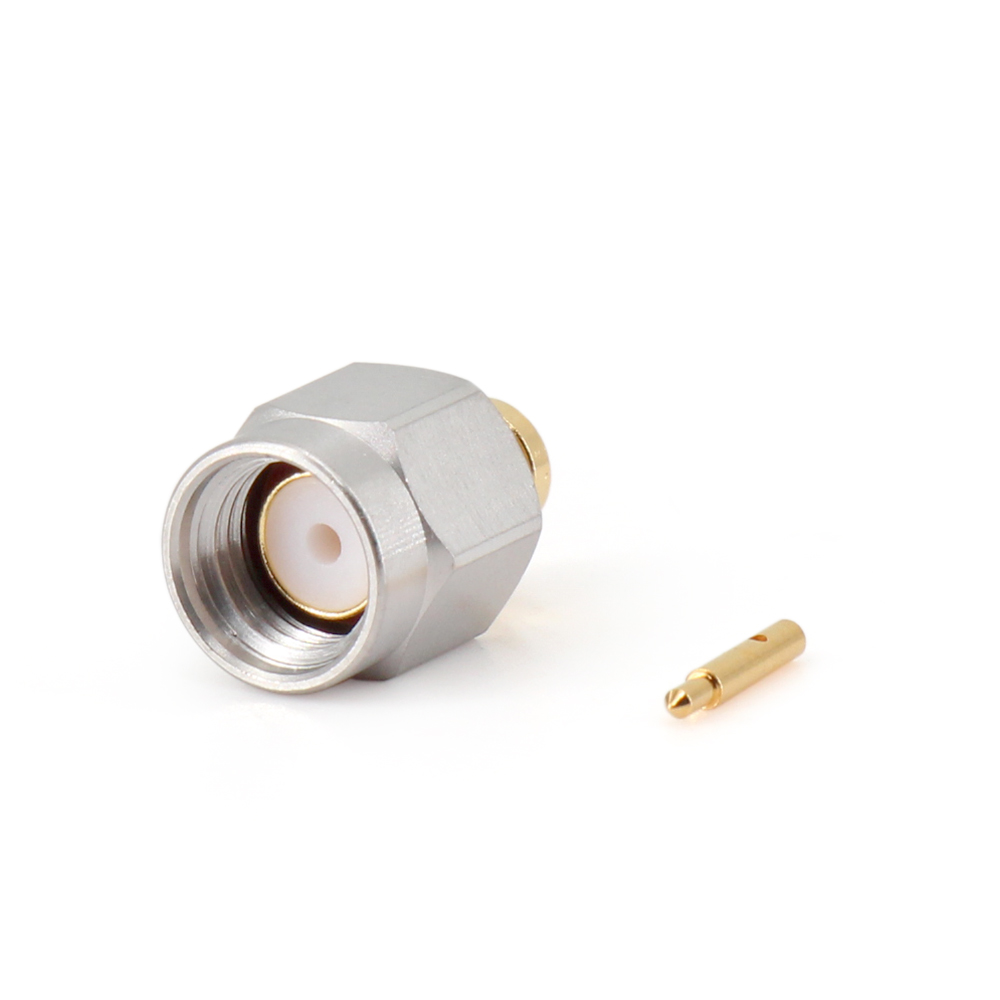

2、XQY-SMA-JB3TD
綜上，SMA連接器以“高頻適配、穩定可靠、小型通用”的核心優勢，成為RF領域不可或缺的連接解決方案。芯啟源科技專業選型、研制、測試，歡迎交流咨詢。
