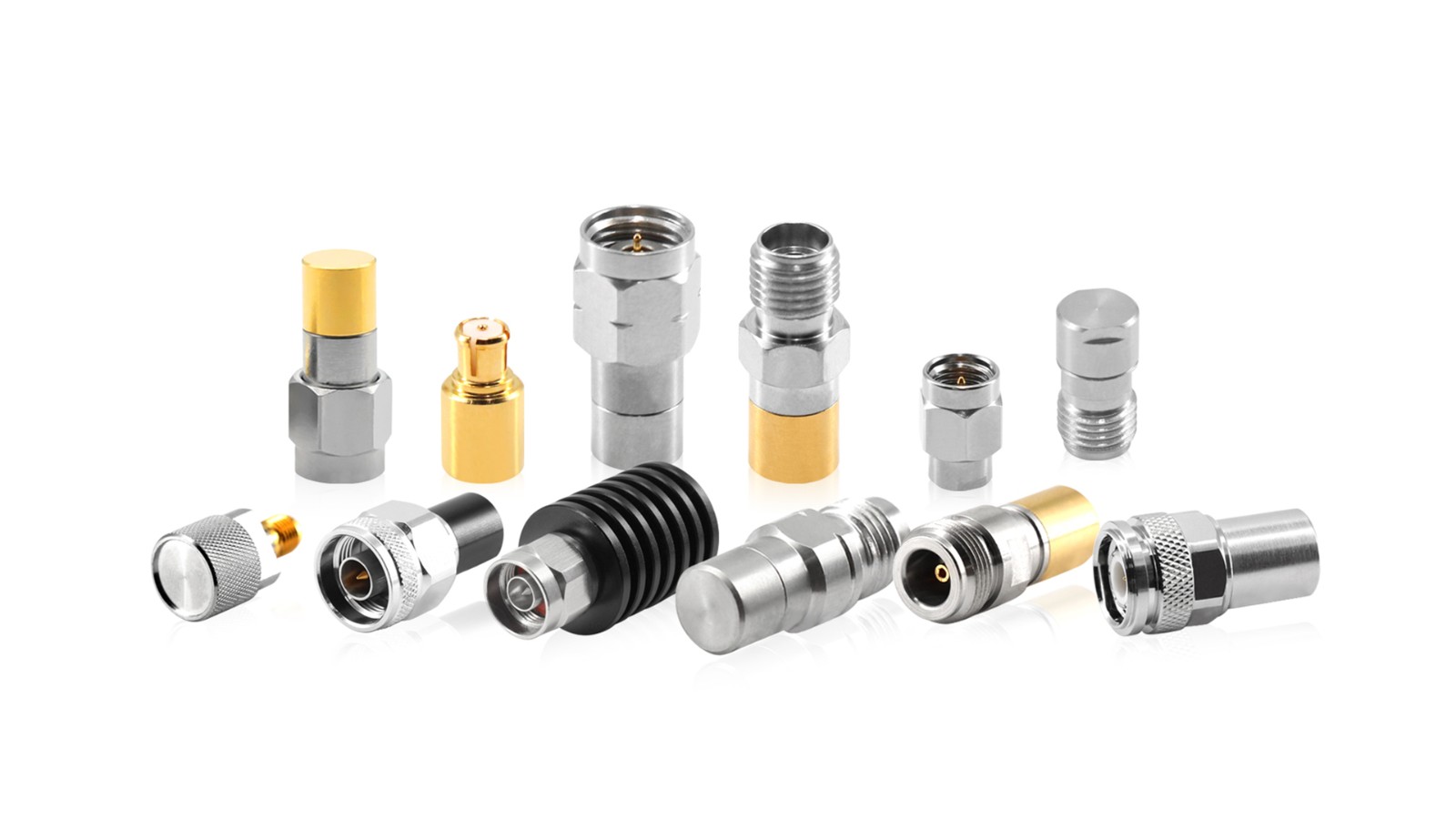

射頻負載工作原理是什么？
在無線通信、雷達、實驗室測試等場景中，有一個默默無聞卻至關重要的組件——射頻負載。它不像天線那樣負責收發信號，也不像放大器那樣增強能量，它的核心任務恰恰相反：安全、高效地“吸收”并“消耗”掉多余的射頻能量。
首先要明確，射頻負載的核心使命是“吸收”而非“傳導”射頻能量。射頻系統工作時，發射端產生的高頻電磁信號若無法被接收端完全接收，或系統調試、測試階段無實際接收終端，多余信號會以反射波形式返回發射源，這種反射會干擾信號質量，甚至損壞功放等核心器件。其作用，就是為這些多余能量提供一個“安全出口”。
射頻負載工作原理的關鍵在于兩點：阻抗匹配與能量轉化。一方面，射頻負載的輸入阻抗需嚴格匹配系統特征阻抗（常見50Ω或75Ω）。根據傳輸線理論，當負載阻抗與傳輸線阻抗完全匹配時，反射系數為零，射頻能量能無反射地進入負載，避免反射波產生。這就像水管對接，只有接口完全契合，水流才不會溢出。
另一方面，負載內部的能量吸收材料會將接收的射頻能量轉化為熱能散發。這些材料多為耐高溫的電阻性材料（如碳化硅、石墨等），能高效將高頻電磁能量轉化為熱能，再通過散熱結構（如散熱片、水冷裝置）釋放到環境中。整個過程中，能量轉化效率直接決定負載的功率容量——功率越大，對散熱和材料耐溫性要求越高。
此外，優質射頻負載還需具備寬頻率范圍適配能力，能兼容不同頻段的射頻信號，同時保持阻抗穩定性。比如在雷達系統調試中，射頻負載需精準吸收雷達發射的脈沖射頻能量，避免雜波干擾調試精度；在5G基站測試中，也需承接基站發射的多余信號，保障測試數據準確。
簡單總結一下，射頻負載通過“阻抗匹配防反射+能量轉化散余熱”的核心邏輯，為射頻系統構建了穩定的能量循環。沒有它，射頻信號會在系統內無序反射，輕則影響通信質量，重則燒毀昂貴器件。這也正是它被稱為“能量守護者”的原因。
